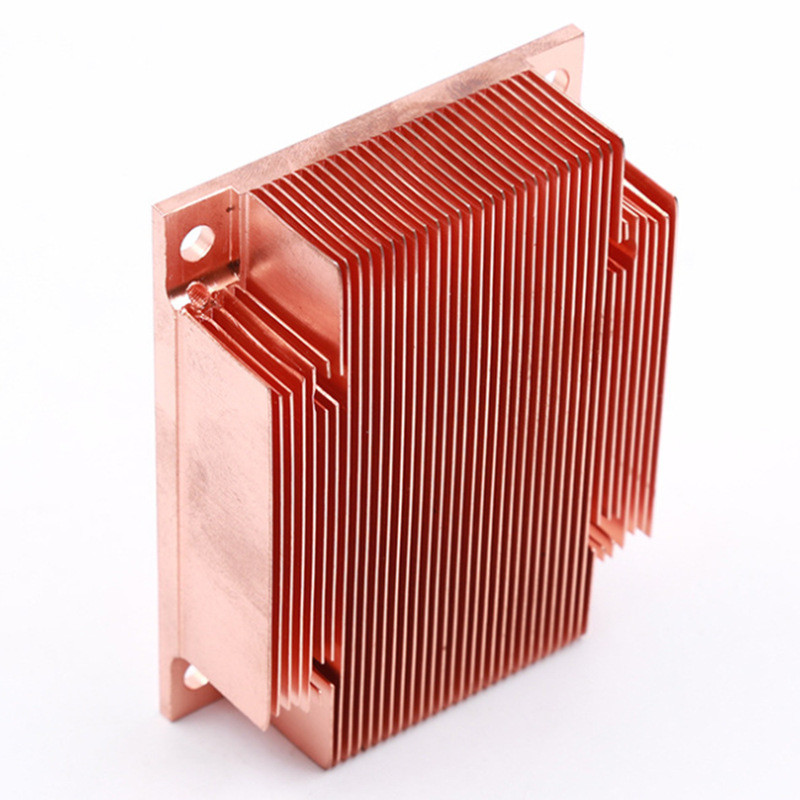

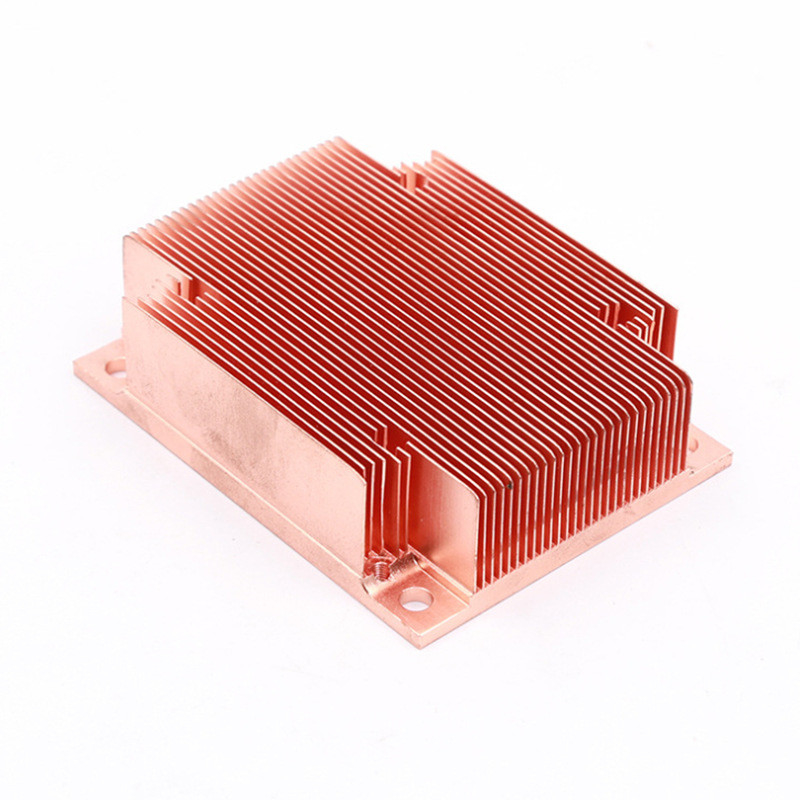

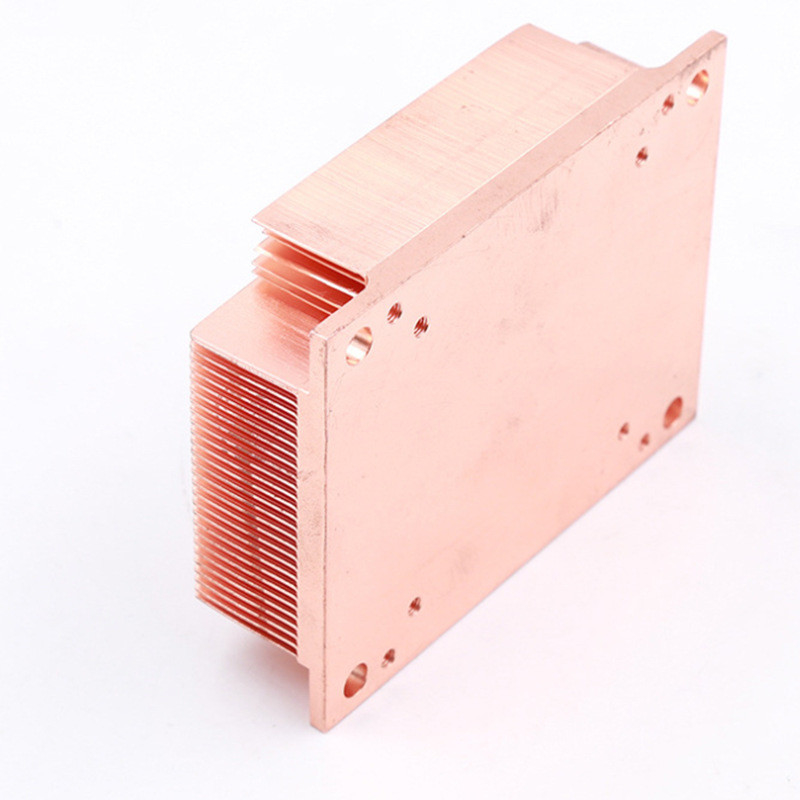

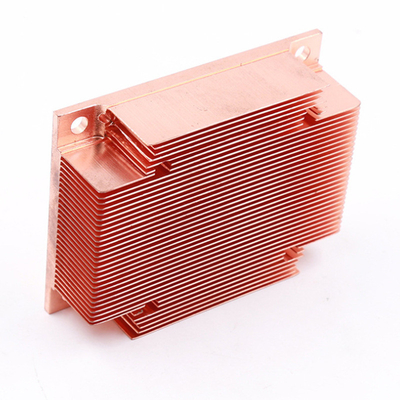

IGBT Soğutucu için Yüksek Hassasiyetli Bakır Isı Emici Skiving Fin Soğutucu Alüminyum

Bakır Skived Fin Isı Emici Açıklaması

Skived Fin Isı Emiciler, ekstrüzyon metodolojileri kullanılarak üretilebilenden daha yüksek kanat yoğunluklarına izin verdikleri için son derece optimize edilmiş soğutma sunar, ancak yapıştırılmış veya lehimli kanatlı ısı alıcılar gibi ısı akışını kısıtlayan bir arayüz bağlantısına sahip değildir.Yapıştırılmış veya lehimli ısı alıcıların aksine, Skived Fin Isı Emiciler tek parça malzemeden yapılmıştır ve taban ile kanatlar arasında bağlantı olmadığından düşük termal direnç sunar.Bu ısı alıcılar, sıyırma adı verilen tabanın üst kısmının hassas bir şekilde dilimlenmesi, tabana dik olduğu yere geri katlanması ve kanatçıklar oluşturmak için düzenli aralıklarla tekrarlanmasıyla üretilir.

Skived Soğutucu Özellikleri

Alüminyum Soğutucu Özelliği

Sıyırma işlemi, optimum termal performans için yüksek kanat yoğunluğu ve ince kanat ısı emici geometrileri sağlar.Belirli bir hacme olabildiğince fazla kanat yüzey alanı sığdırarak, eğimli kanatlı ısı alıcılar, ekstrüde alüminyum ısı alıcılar gibi diğer tek parça yapı ısı alıcılarından daha fazla ısı transferine sahiptir.Ekstrüde alüminyum ile karşılaştırıldığında, kıvrık kanatlı ısı emici imalatı, daha fazla tasarım esnekliği ve daha hızlı prototipleme sağlayarak pahalı aletlere dayanmaz.Bunun yerine, her bir kanatçık aynı takım kullanılarak ayrı ayrı kesilir ve bu da daha düşük takım maliyeti sağlar.Bu, Fodor Teknolojisinin, sıvı soğutma uygulamalarını da içeren, ürününüz için eğimli kanatçık bileşenlerini tamamen özelleştirmesini sağlar.

Skiving Süreci

Kaydırmalı ısı alıcılar, keskin ve hassas bir şekilde kontrol edilen bir bıçak aleti kullanılarak katı bakır veya alüminyum bir çubuktan kanatçıkların soyulmasıyla üretilir.Alet, malzemenin küçük bir kalınlığını tıraş eder, yukarı kaldırır ve yüzgeci oluşturmak için dikey olarak büker.Son soğutucu, CNC işleme gibi normal üretim teknikleri kullanılarak işlenebilir.Skived ısı alıcılar, minimum takım maliyeti gerektirir ve bu da onu uygun maliyetli bir çözüm haline getirir.Skived ısı alıcılar, performansı daha da artırmak için gömülü ısı borularıyla da özelleştirilebilir.

Alüminyum Isı Emici Uygulaması

Alüminyum soğutucu hafif bir dokuya sahiptir, ancak gücü nispeten yüksektir.Yüksek kaliteli çeliğe yakındır veya onu aşar.Mükemmel ısıl iletkenliğe ve korozyon direncine, iyi ısı dağılımı performansına ve iyi enerji tasarrufu etkisine sahiptir.

Alüminyum soğutucu yüzeyi oksitlendikten sonra, soğutucu yüzeyinde bir oksit filmi oluşur.Bu film sert ve yoğundur, dökme malzemenin daha fazla aşınmasını önler, alüminyum malzemenin korozyon direncini, aşınma direncini ve görünümünü arttırır.Estetik.

Alüminyum soğutucuların uygulama alanları şunlardır:

Güç, elektronik, iletişim, makine, otomobil, fotovoltaik güneş enerjisi üretimi, rüzgar enerjisi, inşaat makineleri, hava kompresörleri, demiryolu lokomotifleri, ev aletleri ve diğer endüstriler.

Kaydırmalı ısı alıcılar, yüksek performanslı soğutma için tam, tek parça bakır çözümlerine izin veren alüminyum veya bakırdan yapılabilir.Fodor'un standart bakır yivli kanatlı ısı alıcıları, güvenilir montaj ve kolay montaj için Shurlock pim ekleriyle birlikte sunulur.

Hızlı termal modelleme ve çoklu soğutucu yapılarının karşılaştırılması için lütfen bizimle iletişime geçin, ücretsiz tasarım sunabiliriz.
