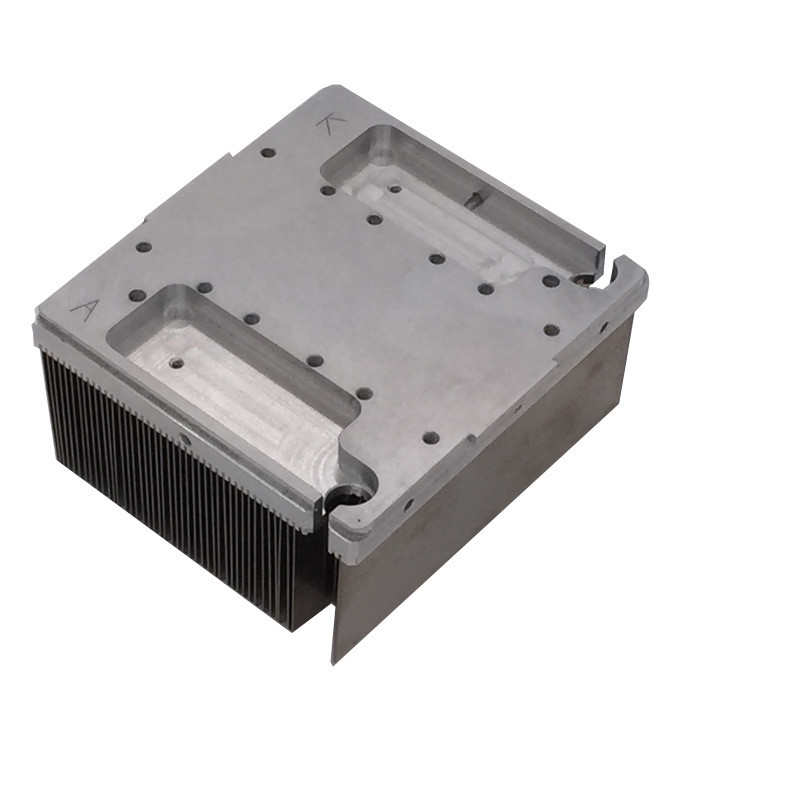

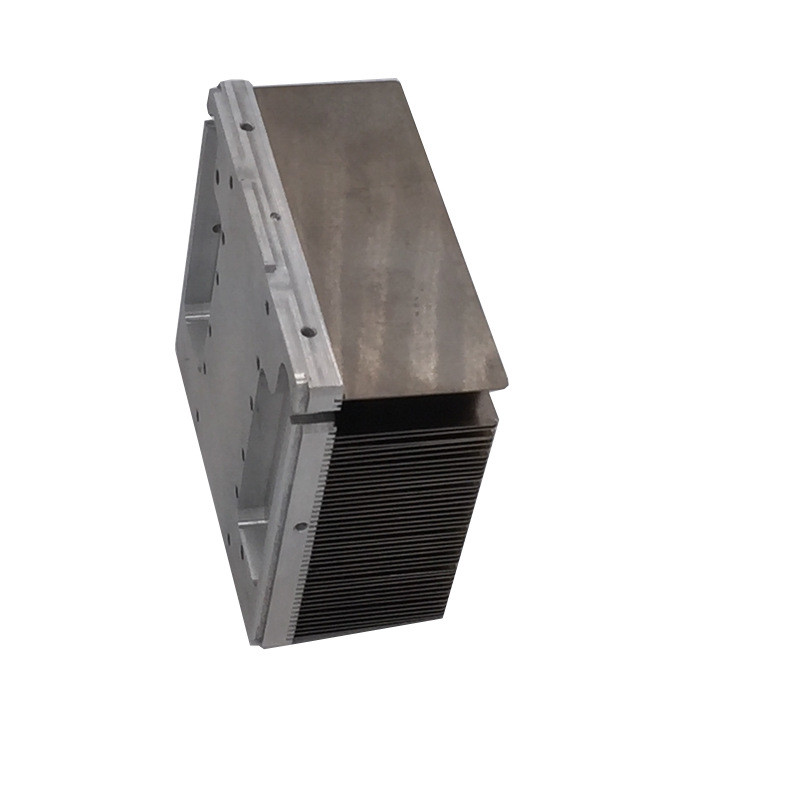

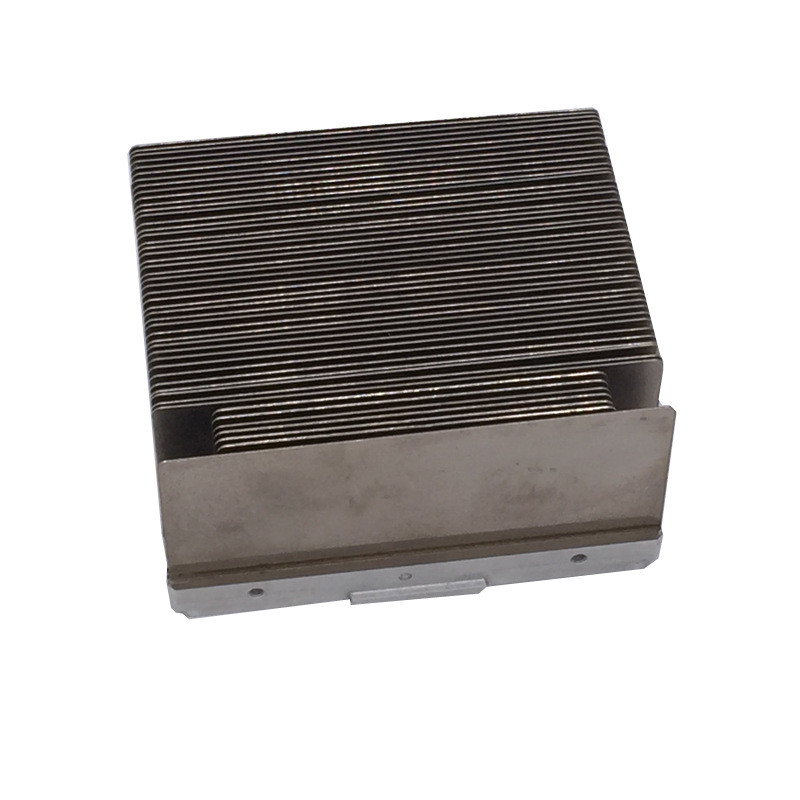

Alüminyum1060 Skived Isı Emicinin Özelleştirilmiş Hizmet Kalitesi Açıklaması

Bakır Skived Fin Isı Emici Açıklaması

Skived alüminyum ısı emiciler, yüksek hava akışı ve küçük alana sahip uygulamalarda maksimum ısı dağılımı sunar.Alüminyumun termal iletkenliği (~226 W/mK) tüm ticari metaller arasında en yüksek olanıdır ve sıyırma teknolojisi, ısı alıcıların çok ince kanatlara, yüksek en-boy oranına ve yüksek kanat yoğunluğuna sahip olmasını sağlar.Kanatlar, tabanın ayrılmaz bir parçası olduğu için, eğimli alüminyum ısı alıcılar, kanatlar ve taban arasında mümkün olan en iyi termal iletkenliği sağlar.Özel uygulamalar için optimize edildiğinde, eğimli Alüminyum ısı emiciler, küçük alanda diğer tüm termal çözümlere göre olağanüstü performans sunar.Bazı uygulamalarda, sıyırma teknolojisi aynı zamanda yüksek termal talepleri karşılayan ısı alıcıları üretmenin en uygun maliyetli ve güvenilir yöntemidir.

Skived Soğutucu Özellikleri

Tasarım Kuralları

1. Malzeme: Bakır (C11000) veya Alüminyum (6063/1060)
2. Maksimum genişlik: sınırsız
3. Maksimum kanat uzunluğu: 500 mm (20″)
4. Maksimum kanat yüksekliği: 100 mm (4”)
5. Önerilen kanat yüksekliği: <50 mm (2”)
6. Alüminyum kanatlar için önerilen kalınlık: 0,2-1,2 mm (0,008-0,047”)
7. Bakır kanatlar için önerilen kalınlık: 0,1-0,6 mm (0,004-0,024”)
8. Minimum kanat aralığı (boşluk): 0,1 mm (0,004”)
9. Maksimum kanat aralığı (boşluk): 8,0 mm (0,31”)

Skived Soğutucu nasıl üretilir?

Bir Sıyırıcı Soğutucu, malzemeyi ince dilimler halinde kesmek için bir bıçak kullanan ve ardından sıyırılan yüzgeci yukarı iten bir sıyırma makinesi kullanılarak üretilir.Bir soğutucu uygulaması için ultra ince kanatçıkların üretimi mümkündür ve .008” kadar ince kanatçıklar ürettik.İşlem, maksimum ısı dağılımı için daha fazla yüzey alanı sağlayan yüksek en boy oranlarına izin verir.Bu işlemi genellikle bakır Skived soğutucular için kullanırız, ancak Alüminyum Skiving mümkündür.Bunun kurulumu çok kolay olduğundan, genellikle yeni tasarımların hızlı prototiplenmesine izin veren minimum kurulum ücretleri vardır.Sıyırma işlemi tamamlandıktan sonra ek özelliklerin işlenmesi mümkündür, ancak soğutucu üzerinde stres oluşmasını önlemek için bir deneyim gerektirir.

Skived Soğutucu nasıl belirlenir

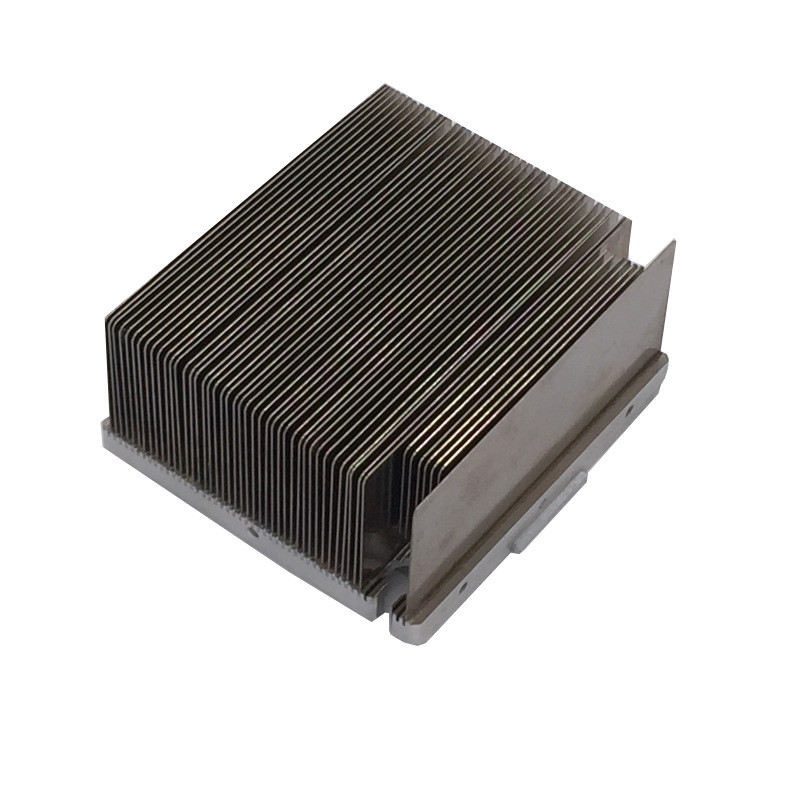

Soğutucu, resimde gösterildiği gibi, bıçağın kesimini soğutucunun tabanında tamamladığı bir eğriye sahip olduğundan, Skived Heatsink'i tanımlamak oldukça kolaydır.Ek olarak, kanatlar tamamen dikey değildir ve hafifçe eğridir.Bu, yüzgeçler uzadıkça daha belirgindir.Plaka kanadının tipik genişliği 200 mm'dir, ancak malzeme bloğunu döndürerek ve kanatların eğriliği ters yönde olacak şekilde ikinci bir geçiş yaparak 400 mm genişliğe kadar soğutucu üretmek mümkündür.Skived soğutucu uzun bir malzeme bloğundan üretildiğinden, soğutucunun uzunluğu için gerçek bir sınır olmayan tek şey bloğun uzunluğudur.Malzeme bloğu işlenerek farklı yükseklikler elde edilebilir.Fazla malzeme, israfı azaltmak için geri dönüştürülür.Alüminyum kaplamalı soğutucu için tipik Kaplamalar Eloksal veya Nikel Kaplamadır.Copper Skived soğutucular için tipik cila, Anti-Oksidan veya Nikel Kaplamadır.

Skiving Süreci

Kaydırmalı ısı alıcılar, keskin ve hassas bir şekilde kontrol edilen bir bıçak aleti kullanılarak katı bakır veya alüminyum bir çubuktan kanatçıkların soyulmasıyla üretilir.Alet, malzemenin küçük bir kalınlığını tıraş eder, yukarı kaldırır ve yüzgeci oluşturmak için dikey olarak büker.Son soğutucu, CNC işleme gibi normal üretim teknikleri kullanılarak işlenebilir.Skived ısı alıcılar, minimum takım maliyeti gerektirir ve bu da onu uygun maliyetli bir çözüm haline getirir.Skived ısı alıcılar, performansı daha da artırmak için gömülü ısı borularıyla da özelleştirilebilir.

Alüminyum Isı Emici Uygulaması

Skived bakır ısı emiciler, sınırlı alana ve yüksek havalandırma seviyelerine sahip uygulamalarda maksimum ısı dağılımı sağlar.Düşük takım maliyeti ve optimize edilmiş kanat yüzey alanı göz önüne alındığında uygun maliyetli bir çözümdür.

Kaydırılmış kanatlı ısı alıcılar genellikle aşağıdaki uygulamalarda bulunur:

1. Bilgisayarlar ve elektronik bileşenler
2. Telekomünikasyon ekipmanı
3. Endüstriyel ekipman ve bileşenler
4. Aydınlatma lambaları ve ev aletleri endüstrisi
5. Otomotiv bileşenleri

Kaydırmalı ısı alıcılar, yüksek performanslı soğutma için tam, tek parça bakır çözümlerine izin veren alüminyum veya bakırdan yapılabilir.Fodor'un standart bakır yivli kanatlı ısı alıcıları, güvenilir montaj ve kolay montaj için Shurlock pim ekleriyle birlikte sunulur.

Hızlı termal modelleme ve çoklu soğutucu yapılarının karşılaştırılması için lütfen bizimle iletişime geçin, ücretsiz tasarım sunabiliriz.
