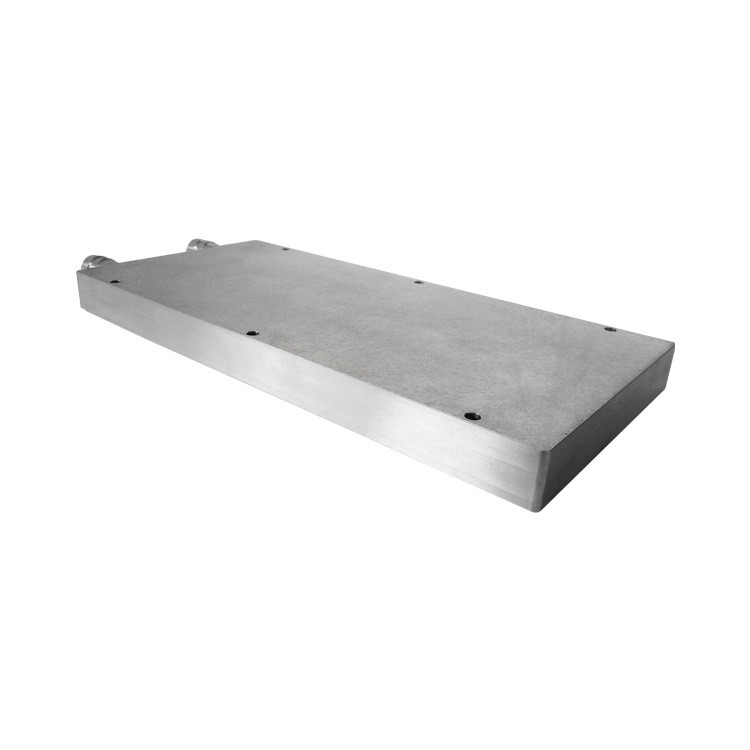

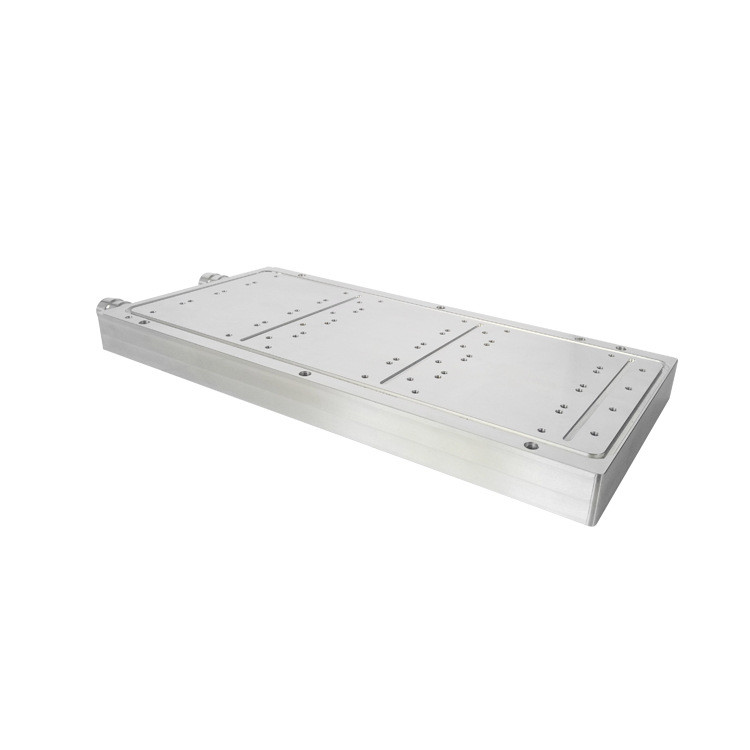

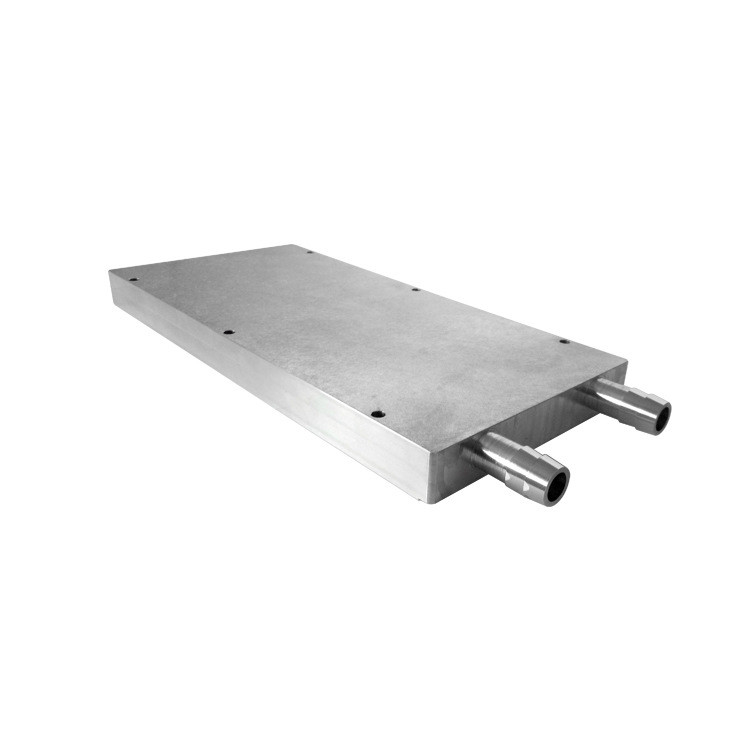

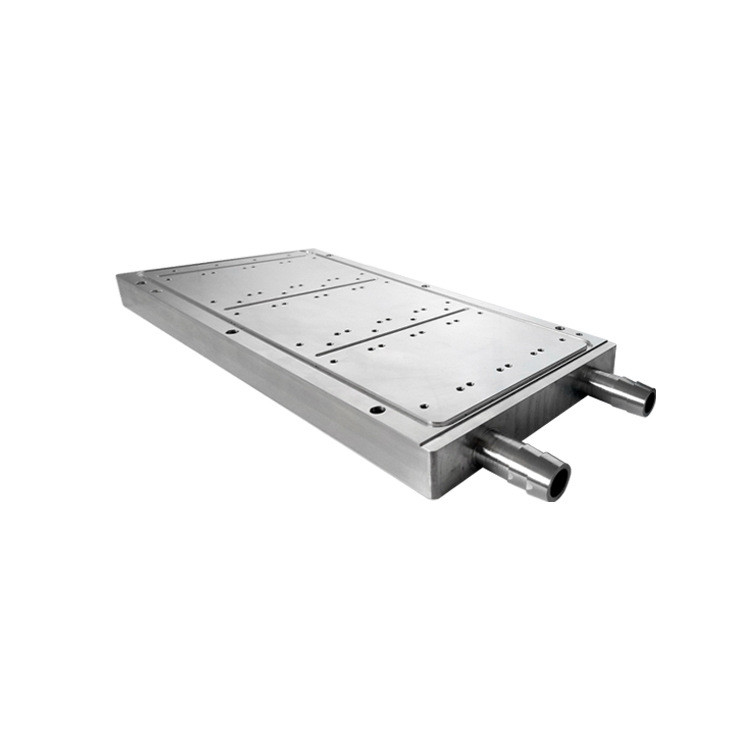

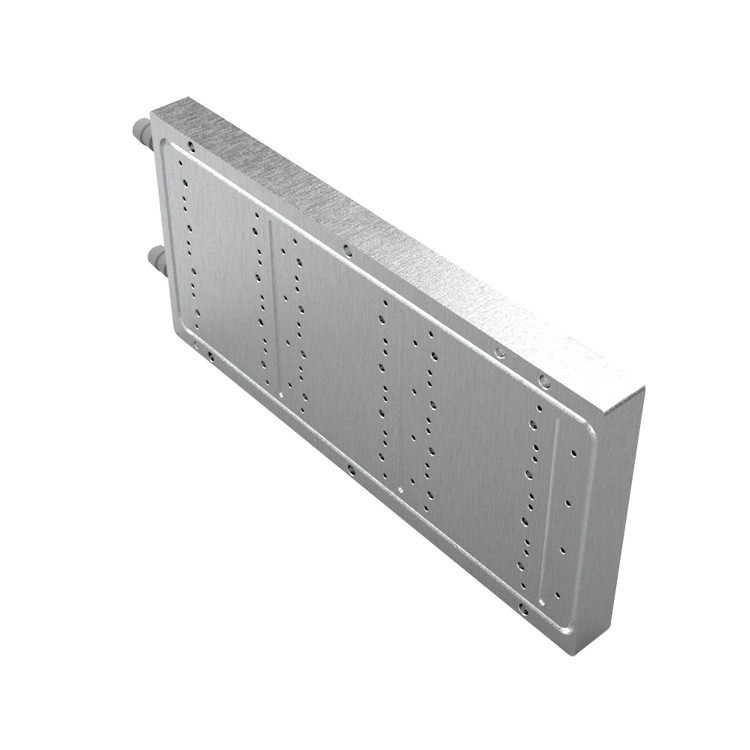

Sanayi Ekipmanları İçin Özelleştirilmiş Sıvı Soğuk Levha Su Soğutma Plakası Isı Emici

Hızlı Detay

SIVI SOĞUK TABAK NEDİR?

Soğuk bir plaka, cihaz(lar)dan ısıyı almak ve onu tek fazlı bir sıvı soğutucuya aktarmak, plakanın iç kanallarında dolaşmak ve ardından bir radyatöre aşağı akış yönünde reddetmekten sorumludur.Soğuk plaka çözümünün birkaç termal/mekanik avantajı vardır..

Not

Sıvı ısı alıcılara su soğutmalı radyatörler ve sıvı soğutmalı radyatörler de denir.Genellikle alüminyumdan yapılırlar ve ısıyı dağıtmak için kullanılırlar.Genelde sunucular, invertörler, invertörler, APF, SVG, IGBT'ler vb. gibi yüksek güçlü cihazlarda kullanılırlar, Fodor Radyatör Fabrikası adlı bir şirketin alüminyum radyatörler, su soğutma plakaları vb. konusunda uzmanlaşmış olduğunu unutmayın. Isıyı dağıtmak için ısıtma elemanını su soğutma plakasına takın ve iç sıvı özel olarak belirlenmiştir.

ACT, SİSTEM SEVİYESİ POMPALANMIŞ SIVI SOĞUTMA TERMAL ÇÖZÜMLER SAĞLAR

Fodor, sistem düzeyinde termal çözümler tasarlar ve sunar.Bir pompa, ısı eşanjörü, soğutucu ve sıvı hatları ile birlikte kullanılan soğuk plakalar, tipik bir pompalı sıvı soğutma döngüsü içerir.Pompalanan sıvı soğutma sistemleri, otomotiv motor soğutması, aviyonik termal kontrol ve nükleer reaktör soğutması dahil olmak üzere çok sayıda uygulamada kullanılmıştır.Çoğu durumda, sıvı hacmini ve akış hızını kontrol etmek için rezervuarlar ve valfler kullanılır.Pompa, soğuk plakadaki ısıyı alan ve ısı eşanjöründen ısıyı dağıtan döngüdeki sıvıyı dolaştırır.

Termal uzmanlardan oluşan ekibimiz, geleneksel sıvı soğutma teknolojileriyle ilgili karmaşık sorunları çözebilen gelişmiş sıvı soğutma teknolojileri geliştirmektedir.Çabalarımızın amacı, çok yüksek ısı akılarını minimum basınç düşüşü cezası ile soğutabilmek için sıvı soğutma teknolojilerini ilerletmektir.Özellikle, Fodor'un yüksek güç soğutması, güç elektroniği ve bilgisayar mikroişlemcileri veya veri merkezi soğutması dahil olmak üzere çok çeşitli uygulamalar için ileri teknolojiler alanındaki Ar-Ge çalışmaları.

Fodor, geleneksel sıvı/malzeme uyumluluğunu anlamanın yanı sıra, belirli malzemelerde korozyon direncini artırmak için çeşitli kaplamalar geliştirmiştir.

Fodor'un Termal Uzmanları, tasarımdan üretime, bileşen veya sistem düzeyine kadar kendini kanıtlamış bir ortaktan özel çözümler sunar.Özel soğuk plaka tasarımımız ve üretim sürecimiz hakkında daha fazla bilgi istiyorsanız, bizimle iletişime geçin!

Su soğutmalı plakanın termal tasarımında hangi parametreler sağlanmalıdır?

Su soğutma plakasının ısı dağılımını tasarlarken, su soğutma plakasının modelini (yani, su soğutma plakasının boyutunu), su soğutma plakasının delme konumunu, su soğutma plakasının modelini sağlamak gerekir. ulaşılacak hedef (sıcaklık farkı, su basıncı farkı vb. dahil), bağlantının parametreleri, ısı kaynağının gücü ve Kalorifik değer ve diğer veriler

TERMAL YÖNETİM İÇİN SOĞUK LEVHA TASARIMI VE ANALİZİ

Soğuk bir plaka tasarlarken, optimal bir tasarım yaratmak için üstesinden gelinmesi gereken birkaç zorluk vardır.Çoğu durumda tasarım seçenekleri arasında ödünleşimler vardır. Fodor, işletme ve üretim maliyetlerini en aza indirirken termal ihtiyaçları karşılama konusunda önemli deneyime sahiptir.Aşağıda tasarımın bir parçası olarak analiz edeceğimiz birkaç temel performans özelliği bulunmaktadır:

1. Basınç düşmesi
2. Sıvı akış yolu
3. Akış dengeleme
4. Malzeme uyumluluğu
5. Akışkan Stabilitesi
6. Sıcaklık Tekdüzeliği
7. Maksimum sıcaklık
8. Ağırlık / Boyut

SIVI SOĞUK PLAKA AKIŞ SEÇENEKLERİ

Dikkate alınması gereken birkaç tür soğuk plaka sistemi vardır.Fodor, tasarım gereksinimlerini analiz edecek ve uygulamanız için uygun tipte soğuk plaka önerecektir.Aşağıda birkaç akış seçeneğimiz bulunmaktadır:

serpantin tüp

• Manifold Tüpü
• Mini Kanal
• Mikro Kanal

Her sistem konfigürasyonu tipinin performans ödünleşimleri vardır.Örneğin, bir mikro kanal tasarımı ısı transferi için yüzey alanını arttırır, ancak belirli akış hızlarında akış kararsızlığına ve büyük basınç düşüşlerine neden olabilir.

SIVI SOĞUK TABAK MALZEME VE SIVI SEÇENEKLERİ

Soğuk bir plaka tasarlarken, zarf malzemesi ve sıvı uyumluluğu çok önemli hususlardır.ACT'deki ekip, istikrarlı uyumlu çözümler konusunda uzmanlığa sahiptir.

---Alüminyum
---Paslanmaz çelik
---Bakır
---Polimer Bazlı
---Su
---Deiyonize Su
---Su / Etilen Glikol karışımı
---Dielektrik Akışkanlar

SIVI SOĞUK TABAK MALZEME VE SIVI SEÇENEKLERİ

Soğuk bir plaka tasarlarken, zarf malzemesi ve sıvı uyumluluğu çok önemli hususlardır.ACT'deki ekip, istikrarlı uyumlu çözümler konusunda uzmanlığa sahiptir.

Alüminyum
Paslanmaz çelik
Bakır
Polimer Bazlı
su
Deiyonize Su
Su / Etilen Glikol karışımı
Dielektrik Akışkanlar

Tasarım tamamlandıktan sonra IS0 9001:2008 ve AS9100:2009 kalite belgeli üretim tesisimizde prototipi yapılarak üretilebilir.Fodor'un en iyi tasarım ve üretim uygulamalarından emin olabilirsiniz.

Tasarım tamamlandıktan sonra IS0 9001:2008 ve AS9100:2009 kalite belgeli üretim tesisimizde prototipi yapılarak üretilebilir.Fodor'un en iyi tasarım ve üretim uygulamalarından emin olabilirsiniz.

Tasarım ve simülasyon hizmeti sunabiliriz.Örneğin, Alman müşterimizin durumu.

Simülasyon sonuçlarına göre, simüle edilen çip, müşteri tarafından belirtilen sıcaklık gereksinimlerine uygundur.

Teknik Destek
